腰鼓輪式螺旋輥道

功能描述：螺旋鋼管傳輸輥道主要用于管道外防腐生產線中鋼管的螺旋傳輸。其功能符合鋼管外防腐FBE、PE、PP噴涂和纏繞的工藝要求，特點是傳輸扭矩大，螺距精確，現場調整速度快、中心偏移量小。

直徑較小的鋼管采用腰鼓輪一體式的螺旋輥道，安裝調整方便，角度旋轉盤一次調節，螺距統一變化量�。还艿赘咦兓�量小，按鋼管管徑級別調整的功能，維修維護方便，變形量小特點。輪座下兩配合面之間配1～2mm聚四氟夾層，調整輪間距時簡捷省力；調節精度在調節輪組處均配裝刻度尺，以便于觀察。傳動線在調整完畢后，用鎖緊裝置將傳動線鎖緊。并保證調節裝置能夠取下移出。

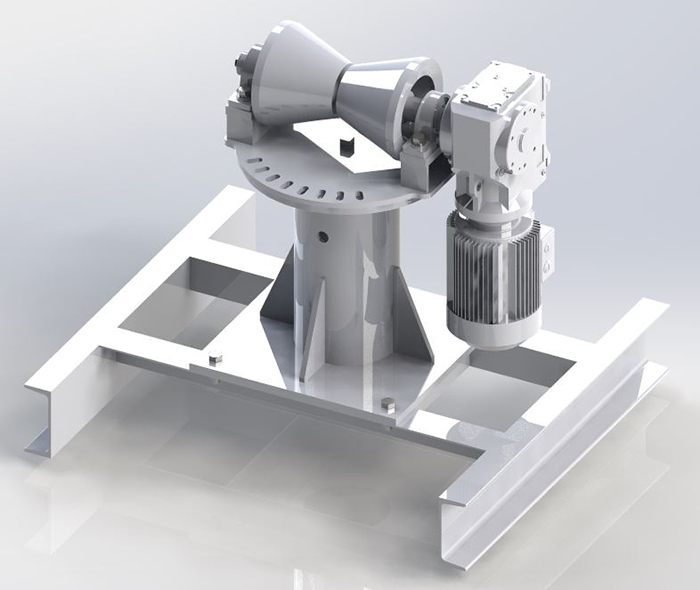

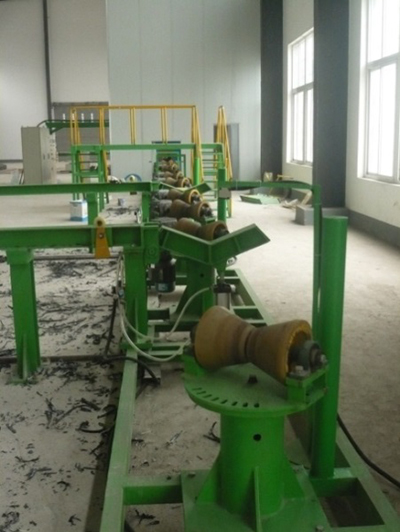

現場實物照片與三維圖

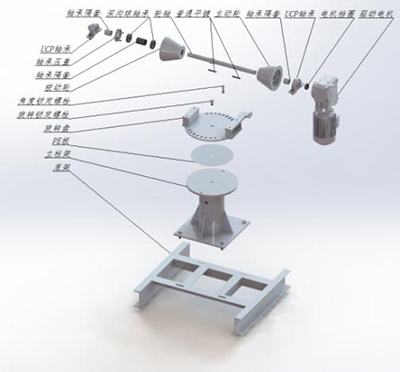

各部分解圖
